ДТС 035-50М Термопреобразователи сопротивления
ДТС 035-50М Термопреобразователи сопротивления
ДТС 035-50М Термопреобразователи сопротивления , (датчики температуры), предназначены для непрерывного измерения температуры различных рабочих сред ( пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не агрессивных к материалу корпуса датчика. Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой.
Характеристики датчиков ДТС 035-50М:
Диаметр датчика : 8 мм ; Резьба на присоединения : М20х1,5 ;Длины датчиков : 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм
Номинальная статическая характеристика : 50М ;
Рабочий диапазон измеряемых температур : -50...+180 °С ;
Класс допуска : В; С ; Группа климатического исполнения : Д2, Р2 ; Условное давление : 10 МПа ; Величина рабочего тока, не более : 5 мА ; Показатель тепловой инерции, не более : 10...30 с
Сопротивление изоляции, не менее : 100 МОм
Схема соединения внутренних проводников : 2-х, 3-х, 4-х проводная
Степень защиты датчика по ГОСТ 14254 : IP54
Материал защитной арматуры : сталь 12Х18Н10Т

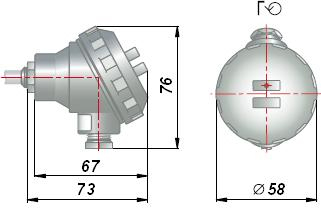

Конструктивное исполнение коммутационной головки для ДТС моделей ХХ5
|
Конструктивное Исполнение головки |
(стандартное исполнение) |
(увеличенная) |
|
Пластмассовая |
|
|
|
Металлическая |
 |
|
