Одноканальный блок питания ОВЕН БП15Б-Д2
Одноканальный блок питания ОВЕН БП15Б-Д2 предназначен для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)
Применяется для построения систем электропитания различной сложности, в том числе распределенных.
Основные функции
- ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
- ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
- ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
- ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
- РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности
- ИНДИКАЦИЯ о наличии напряжения на выходе
Технические характеристики
|
Входное напряжение: |
|
|
– переменного тока |
90...264 В |
|
– постоянного тока |
110...370 В |
|
Частота входного переменного напряжения |
47...63 Гц |
|
Порог срабатывания защиты по току |
не более 1,5 Imax |
|
Максимальная выходная мощность |
15 Вт |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
|
Рабочий диапазон температур |
–20...+50 °C |
|
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур |
±0,025 % / °C |
|
Электрическая прочность изоляции: |
|
|
– вход - выход (действующее значение) |
3 кВ |
|
– вход - корпус (действующее значение) |
1,5 кВ |
|
Уровень радиопомех |
по ГОСТ Р 51527 группа С |
|
Тип и габаритные размеры корпуса: |
Д2, 36х90х58 мм |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Выходные параметры БП15
|
Модификация прибора |
Выходное напряжение, В* |
Амплитуда пульсации выходного напряжения, мВ |
Макс. ток нагрузки Imax, А |
Ток потребления, А |
|
БП15Б-Д2-5 |
5 ± 1 % |
40 |
2,0 |
0,27...0,12 |
|
БП15Б-Д2-9 |
9 ± 1 % |
60 |
1,35 |
0,27...0,12 |
|
БП15Б-Д2-12 |
12 ± 1 % |
80 |
1,2 |
0,33...0,13 |
|
БП15Б-Д2-15 |
15 ± 1 % |
100 |
1,0 |
0,33...0,13 |
|
БП15Б-Д2-24 |
24 ± 1 % |
120 |
0,63 |
0,33...0,13 |
|
БП15Б-Д2-36 |
36 ± 1 % |
150 |
0,41 |
0,33...0,13 |
|
БП15Б-Д2-48 |
48 ± 1 % |
150 |
0,31 |
0,33...0,13 |
|
БП15Б-Д2-60 |
60 ± 1 % |
150 |
0,25 |
0,33...0,13 |

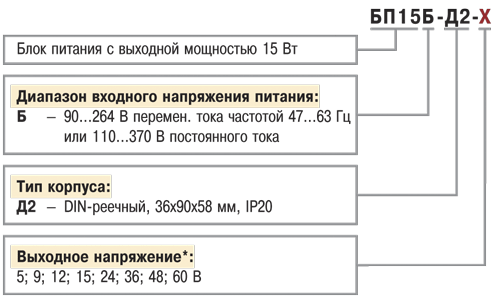

Модификации
