Одноканальный блок питания ОВЕН БП04Б-Д2 предназначен для питания стабилизированным напряжением 24 В или 36 В двух однотипных датчиков с унифицированным выходным токовым сигналом (датчиков давления, влажности и т.д.)

Основные функции блока питания

  • ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
  • ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
  • ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
  • ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
  • ИНДИКАЦИЯ о наличии напряжения на выходе

Входное напряжение

– переменного тока

90...264 В

– постоянного тока

110...370 В

Частота входного переменного напряжения

47...63 Гц

Порог срабатывания защиты по току

не более 1,5 Imax

Суммарная выходная мощность

4 Вт

Номинальное выходное напряжение канала

24 или 36 В

Нестабильность выходного напряжения при изменении напряжения питания

±0,2 %

Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax

±0,15 %

Рабочий диапазон температур блока питания

–20...+50 °C

Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур

±0,025 % / °C

Электрическая прочность изоляции:



– вход – выход (действующее значение)

1,5 кВ

– вход – корпус (действующее значение)

1,5 кВ

Уровень радиопомех

по ГОСТ Р 51527 группа С

Тип и габаритные размеры корпуса

Д2, 36х90х58 мм

Степень защиты корпуса (со стороны передней панели)

IP20

Выходные параметры

Модификация прибора

Выходное, В

Амплитуда пульсации выходного напряжения, мВ

Макс. ток нагрузки Imax, А

Ток потребления, А

БП04Б-Д2-24

24 ± 2 %

100

0,165

0,09...0,04

БП04Б-Д2-36

36 ± 2 %

100

0,110

0,09...0,045

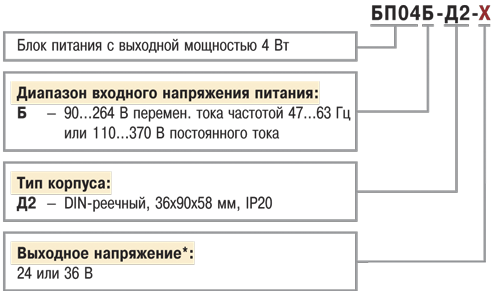

Модификации

Модификации блока питания ОВЕН БП04Б-Д2
