Каталог arrow Приборы ОВЕН arrow Контроллеры для систем отопления, ГВС и приточной вентиляции arrow ТРМ33 Контроллер для регулирования температуры в системах отопления с приточной вентиляцией

ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.

ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.

Основные функции контроллера ТРМ 33

  • Работа в различных режимах:
    • прогрев калорифера при запуске системы
    • защита системы от превышения температуры обратной воды
    • защита водяного калорифера от замерзания
    • дежурный режим с выключенным вентилятором и закрытыми жалюзи
    • автоматический переход в летний режим
  • Встроенный интерфейс RS-485 по заказу
  • Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
  • Регистрация данных на ПК по интерфейсу RS-232 через адаптер ОВЕН АС2
  • Поддержание заданной температуры приточного воздуха по ПИД-закону

Бесплатно поставляются: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL стандарта

Функциональная схема регулятора ОВЕН ТРМ 33-Щ4

Функциональная схема регулятора ОВЕН ТРМ33-Щ4
Элементы управления

Элементы управления

Верхний 4-х разрядный цифровой индикатор

В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж., Тобр., или Тприт.

В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.

Нижний 4-х разрядный цифровой индикатор

В режиме РАБОТА отображает информационную заставку режима (Р—Х), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тприт.

В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.

Светодиоды «Тoнаруж.», «Тoобр.», «Тoприточ.» Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков.
Светодиоды С1, С2, С3 Сигнализируют о состоянии внешних контактных датчиков.
Светодиоды «+», «–» клапан Cигнализируют о  направлении перемещения запорно-регулирующего клапана.

Функции кнопок

Элемент управления

Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.

Элемент управления

Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.

Элемент управления

Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.

Элемент управления Элемент управления

Кнопки позволяют в режиме РАБОТА переключать каналы индикации.

Элемент управления Элемент управления

Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР.

4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

Режимы работы

В приборе предусмотрено 6 режимов работы.

Прогрев калорифера

Перед началом работы ТРМ33 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

Индикация режима:

P——0 — работа прибора в режиме прогрева калорифера.

Управление системой приточной вентиляции

Управление системой приточной вентиляции прибор осуществляет, обеспечивая:

Поддержание температуры приточного воздуха Тприт. на заданном уровне

Защиту от превышения температуры обратной воды Тобр., возвращаемой в теплоцентраль.

Защиту от замораживания воды в калорифере.

Поддержание температуры приточного воздуха на заданном уровне

Температура приточного воздуха в системе Туст.прит. задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ 33 по температуре уставки Туст.прит. с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.

Условия начала работы прибора в этом режиме:

Тобр.min < Тобр. Тавар.

Индикация режима:

Р——2 — работа в режиме поддержания температуры приточного воздуха.

Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль

Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Тобр. = f(Tнаруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Тобр.i > Тобр.max.i прибор прерывает управление КЗР по Тприт. и переходит на управление по сигналу рассогласования Ei = Тобр.i — Тобр.max.i. После возврата Тобр.i в допустимые пределы регулирование продолжается по Тприт.

Условия начала работы прибора в этом режиме:

Тобр. > Тобр.max, Тприт. > Тавар.

Индикация режима:

Р——3 — работа в режиме защиты от превышения температуры обратной воды.

Входы для диагностики работоспособности системы

Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:

  • С1 — коммутирующее устройство (таймер, тумблер и т. п.) для дистанционного перевода системы в дежурный режим работы;
  • С2 — датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
  • С3 — датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.

Входы для измерения температуры

Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:

  • Тнаруж. — температуры наружного воздуха;
  • Тприт. — температуры приточного воздуха;
  • Тобр. — температуры обратной воды в контуре теплоносителя.

Технические характеристика измерителя ОВЕН

Параметр Значение
Номинальное напряжение питания 220 В частотой 50 Гц
Допустимое отклонение номинального напряжения —15...+10 %
Тип входных датчиков контроля температуры ТСМ 50, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100
Количество входных каналов контроля температуры 3
Время цикла опроса датчиков не более 6 с
Количество выходных реле 4
Допустимый ток нагрузки, коммутируемый контактами э/м реле 1 А при 220 В
Интерфейс связи с ПК последовательный, RS-232 (через адаптер сети АС2)
или RS-485
Тип корпуса щитовой Щ4
Габаритные размеры 96×96×145 мм
Степень защиты корпуса со стороны передней панели IP54

Схемы подключения контроллера для регулирования температуры в системах отопления с приточной вентиляцией ОВЕН ТРМ33

Общая схема подключения ОВЕН ТРМ 33-Щ4
Общая схема подключения ОВЕН ТРМ 33-Щ4


Схема подключения ТРМ33-Щ4 к сетевому адаптеру

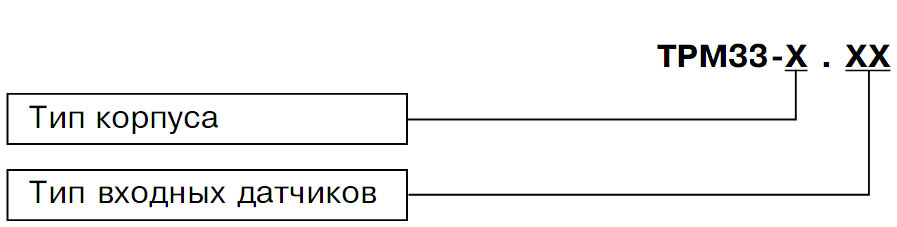

МОДИФИКАЦИИ

ОВЕН ТРМ33 Модификации
