Промышленный контроллер ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32 выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.

Основные возможности

  • Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами;
  • Регулирование температуры в контуре отопления по отопительному графику;
  • Переключение режимов «день/ночь»;
  • Защита системы отопления от превышения температуры обратной воды;
  • Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС);
  • Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу.

Протокол ModBus Протокол OWEN Электромагнитная совместимость класса А RS-485

Функциональная схема контроллера температуры ТРМ 32-Щ4

Функциональная схема контроллера ОВЕН ТРМ32-Щ4 для контроля и регулирование температуры в контурах отопления и горячего водоснабжения

Элементы управления

Контроллер для регулирования температуры в системах отопления и ГВС ОВЕН ТРМ32-Щ4

Верхний 4-х разрядный цифровой индикатор

В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж. (Тпрям.), Тобр., Тотоп.или Тгвс.

В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.

Нижний 4-х разрядный цифровой индикатор

В режиме РАБОТА отображает информационную заставку режима (Р—0 ... Р—2), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тотоп. или Тгвс.

В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.

Светодиоды «Тoнаруж.», «Тoобр.», «Тoотоп.», «Тoгвс» Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков.
Светодиоды «+», «–» отоп. и «+», «–» гвс Cигнализируют о формировании сигналов управления запорно-регулирующими клапанами систем отопления и ГВС.

Функции кнопок

Элемент управления

Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.

Элемент управления

Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.

Элемент управления

Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.

Элемент управления Элемент управления

Кнопки и позволяют в режиме РАБОТА переключать каналы индикации.

4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

Регистрация данных на ЭВМ

В контроллере предусмотрена возможность регистрации на ЭВМ следующих параметров:

  • текущие значения измеренных величин Тнаруж. (Тпрям.), Тобр., Тотоп., Тгвс;
  • расчетные уставки Туст.отоп., Тобр.max и заданное значение Туст.гвс.

В зависимости от модификации прибора, подключение его к ПК осуществляется по интерфейсу RS-232 через адаптер сети ОВЕН АС2 или по интерфейсу RS-485 через адаптер АС3-М или адаптер АС4.

Регулирование температуры в контурах отопления и горячего водоснабжения

Температуру поддерживают два ПИД-регулятора:

  • первый ПИД-регулятор управляет запорно-регулирующим клапаном КЗРотоп. для поддержания температуры в контуре отопления и защиты от превышения температуры обратной воды;
  • второй ПИД-регулятор управляет КЗРгвс для поддержания температуры в контуре горячего водоснабжения.

Входы для измерения температуры

Ко входам в зависимости от их типа подключаются датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100, которые контролируют следующие параметры:

  • Тнаруж. — температура наружного воздуха;
  • Тобр.—температура обратной воды, возвращаемой в теплоцентраль;
  • Тотоп.—температура воды в контуре отопления;
  • ТГВС—температура воды в контуре горячего водоснабжения.

Вместо датчика Тнаруж. может быть подключен датчик температуры прямой воды Тпрям., подаваемой из ТЭЦ.

Дневной/ночной режим работы

Переключение микроконтроллера в ночной режим работы происходит при замыкании внешних контактов прибора «день/ночь». При этом отопительный график сдвигается на заданную пользователем величину, значение которой указывается при программировании прибора. Коммутация может осуществляться любым исполнительным устройством с «сухими» контактами (тумблер, переключатель или таймер).

Индикация режимов:

P—0 — дневной режим работы

P—1 — ночной режим работы

Регулирование температуры по отопительному графику

По отопительному графику Туст.отоп. = f(Tнаруж.) или Туст.отоп. = f(Tпрям.), в зависимости от контролируемого на входе параметра, прибор вычисляет температуру уставки Туст.отоп. и поддерживает ее с помощью КЗРотоп.. Управление КЗРотоп. осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с необходимой точностью.

Для достижения максимально экономичной работы в приборе предусмотрены следующие функции:

  • возможность переключения с дневного на ночной режим работы;
  • контроль температуры обратной воды.

Технические характеристики контроллера температуры ТРМ32-Щ4

Параметр Значение
Номинальное напряжение питания 220 В частотой 50 Гц
Допустимое отклонение номинального напряжения —15...+10 %
Тип входных датчиков контроля температуры ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100
Количество входных каналов контроля температуры 4
Время цикла опроса датчиков, не более не более 6 с
Количество выходных реле 4
Допустимый ток нагрузки, коммутируемый контактами э/м реле 1 А при 220 В
Интерфейс связи с ПК последовательный, RS-232 (через адаптер сети АС2)
или RS-485
Тип корпуса щитовой Щ4
Габаритные размеры 96×96×145 мм
Степень защиты корпуса со стороны передней панели IP54

Схема подключения измерителя-регулятора

Общая схема подключения ОВЕН ТРМ 32
Общая схема подключения ОВЕН ТРМ 32


Схема подключения ТРМ32-Щ4 к сетевому адаптеру АС2
Схема подключения ТРМ32-Щ4 к сетевому адаптеру АС2

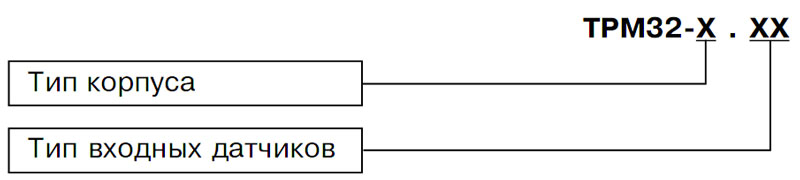

Модификации

Контроллер для регулирования температуры в системах отопления и ГВС ОВЕН ТРМ32-Щ4. Модификации
Контроллер для регулирования температуры в системах отопления и ГВС ОВЕН ТРМ32-Щ4.

Щ4

Корпус для утопленного щитового монтажа с габаритными размерами 96 ´ 96 ´ 145 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

Щ7

Корпус для утопленного щитового монтажа с габаритными размерами 144 ´ 169 ´ 50,5 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.
