Каталог arrow Приборы ОВЕН arrow Измерители-регуляторы температуры arrow ТРМ212 Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485 ОВЕН

ТРМ 212 ПИД-регулятор ОВЕН является аналогом терморегулятора ТРМ12, но оснащен дополнительным входом и интерфейсом RS-485. Прибор рекомендуется использовать для управления клапанами и задвижками с электроприводом:

  • в системах ГВС, газового и парового отопления;
  • в теплообменных аппаратах (пастеризаторах);
  • при подаче охлаждающей жидкости в контурах водяных охладителей;
  • при регулировании соотношения газ/воздух,

а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точноси прибора 0,5/0,25.

Регулятор ТРМ 212 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2

Прибор позволяет осуществлять следующие функции:

  • измерение температуры и других физических величин (давления, влажности, расхода, уровня и т.п.) в двух различных точках с помощью датчиков;
  • вычисление квадратного корня из измеряемой величины при работе с датчиками, имеющими унифицированный выходной сигнал тока или напряжения;
  • вычисление разности, суммы, отношения и корня из разности двух измеряемых величин;
  • ПИД-регулирование измеренной или вычисленной величины в системе с запорно-регулирующим (КЗР) или трехходовым клапаном в автоматическом, ручном и дистанционном режимах;
  • коррекцию уставки регулятора в зависимости от внешнего параметра;
  • автонастройка ПИД-регулятора на объекте;
  • дистанционное управление запуском и остановкой регулирования;
  • определение аварийной ситуации при возникновении ошибок на входе и при обрыве в контуре регулирования;
  • обмен данными, программирование прибора по сети через интерфейс RS-485.

Основные функциональные возможности

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
  • Возможность работы с датчиками, имеющими квадратичную характеристику;
  • Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин;
  • Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра;
  • Пид-Регулирование измеренной или вычисленной величины с использованием:
    • электропривода запорно_регулирующего (КЗР) или трехходового клапана
    • задвижки с аналоговым входом 4...20 мА или 0...10 В
    в автоматическом, ручном и дистанционном режимах;
  • Автонастройка ПИД-Регулятора по современному эффективному алгоритму, оптимизация выхода на уставку;
  • Подключение датчика положения задвижки ко входу 2;
  • График корректности установки регулятора по величине, измеренной на втором входе;
  • Дистанционный пуск и установка ПИД-регулятора;
  • Сигнализация об обрыве в цепи регулирования (LBA);
  • Встроенный интерфейс RS’485 (протокол ОВЕН);
  • Конфигурирование на ПК или с лицевой панели прибора;
  • Уровни защиты настроек для разных групп специалистов.

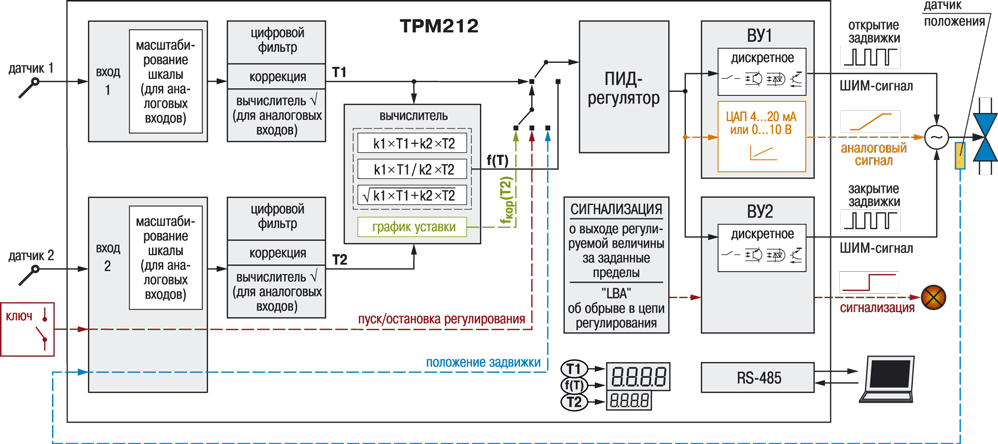

Функциональная схема регулятора температуры ОВЕН ТРМ212



Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485 ОВЕН ТРМ212. Функциональная схема прибора



В комплекте поставки ПИД-регулятора бесплатно входят: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.


Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485 ОВЕН ТРМ212. Модификации
