ТРМ12 ПИД-регулятор с универсальным входом для задвижек
ТРМ12 ПИД-регулятор с универсальным входом для задвижек предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

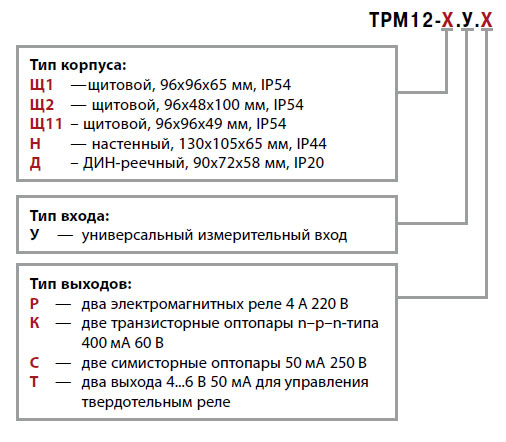

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Приимущества ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12
- Улучшенная помехоустойчивость — новый ТРМ 12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
- Повышенная надежность — наработка на отказ 100 000 часов
- Повышенная точность измерений — погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
- Увеличенный межповерочный интервал — 3 года
- Увеличенный срок гарантии — гарантийный срок обслуживания ТРМ12 составляет 5 лет
- Универсальный вход — прибор поддерживает все наиболее распространенные типы датчиков
- Все необходимые типы выходных устройств:
- Р — э/м реле
- К — транзисторная оптопара
- С — симисторная оптопара
- Т — выход для управления твердотельным реле
- Улучшенные показатели климатического исполнения — допустимый диапазон рабочих температур от —20 до +50 °С
- Современный алгоритм автонастройки устройства — автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше»
- Усовершенствованная математическая модель ПИД-регулятора — новый ПИД-алгоритм регулирования
- Встроенный источник питания 24 В во всех модификациях нового ТРМ12 — для питания активных датчиков или других низковольтных цепей АСУ
- Современный алгоритм автонастройки ПИД-регулятора — автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше»
Основные функции регулятора температуры ТРМ12
- Универсальный входл для подключения различных датчиков расхода, уровня, температуры и т.п.
- Осуществляет ПИД-регулирование измеряемой величины в системе «нагреватель-холодильник»
- Управление электромеханическим приводом запорно-регулирующего (КЗР) или трехходового клапана (ПИ-регулирование)
- Встроенный источник питания 24 В выходных устройств, активных датчиков и т.п.
- Импульсный источник питания 90...245 В 47...63 Гц
- Возможность автоматической настройки ПОД-регулятора по эффективному алгоритму
- Возможность программирования кнопками на приборе
- При отключении питания настройки сохраняются
- Защита настроек от несанкционированных изменений
Функциональная схема регулятора температуры и измерителя ПИД-регулятора ТРМ12
Функциональная схема регулятора температуры и измерителя ПИД-регулятора ОВЕН ТРМ12
Входы регулятора температуры ТРМ12
Терморегулятор ТРМ 12 имеет один универсальный вход, позволяющий подключать следующие датчики:
- Датчик температуры типа ТС (термопреобразователи сопротивления) ТСМ, ТСП;
- Датчики температуры типа ТП (термопары) ТВР (A-1, A-2, A-3), ТПР (B), ТЖК (J), ТХА (K), ТХК (L), ТНН (N), ТПП (R, S), ТМК (T);
- Датчики с унифицированным выходным сигналом по току 0...5 мА, 0...20 мА, 4...20 мА;
- Датчики с унифицированным выходным сигналом по напряжению −50...+50 мВ, 0...1 В.
Регулятор температуры (измеритель ПИД-регулятор) ТРМ-12 имеет встроенный источник питания 24 В для активных датчиков
Блок обработки данных ПИД регулятора температуры ТРМ12
Предназначен для обработки входного сигнала (цифровой фильтрации и коррекции), индикации измеренной величины и формирования сигнала управления.
Работа регулятора температуры ТРМ12
ЛУ имеет два режима работы:
- ПИД-регулятор температуры для управления системой «нагреватель —холодильник»;
- ПИД-регулятор температуры для управления задвижками и трехходовыми клапанами.
Режим измерителя ПИД-регулятора температуры ТРМ 12 для управления системой «нагреватель—холодильник»
Данный режим регулирования температуры ТРМ12 используется, если для управления применяются два исполнительных устройства «нагреватель» и «холодильник».
На выходе регулятора вырабатывается сигнал, действие которого направлено на уменьшение отклонения текущего значения контролируемой величины от заданного. Затем выходной сигнал измерителя ПИД-регулятора преобразуется в длительность импульсов по принципу широтно-импульсной модуляции (ШИМ).
Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.
Режим ПИД-регулятора температуры для управления задвижками и трехходовыми клапанами
Регулятор температуры ТРМ12 управляет электроприводом задвижки без учета ее положения. ТРМ12 вычисляет оптимальную для регулирования среднюю скорость перемещения задвижки и преобразует ее в длительность выходных импульсов.
На рисунке приведена схема подключения электропривода двигателя механизма исполнительного однооборотного (МЭО). Реле Р1 управляет контактами, открывающими МЭО, реле Р2 — закрывающими его.
Пример подключения управляющих цепей электропривода двигателя МЭО к ТРМ12.
Выходные устройства
В ТРМ 12 устанавливаются два однотипных ключевых выходных устройства ВУ1 и ВУ2:
- реле 1 А;
- транзисторная оптопара;
- однофазный оптосимистор.
Тип выходных устройств, установленных в приборе, выбирается пользователем при заказе.
Самонастройка ПИД-регулятора ТРМ12
ПИД-регулятор имеет режим самонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:
- постоянную интегрирования;
- постоянную дифференцирования;
- полосу пропорциональности.
Технические характеристики измерителя ПИД-регулятора для управления задвижками и трехходовыми клапанами ОВЕН ТРМ12
Питание | |||
Напряжение питания переменного тока | 90...245 В | ||
Частота напряжения питания | 47...63 Гц | ||
Потребляемая мощность | не более 7 ВА | ||
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В | ||
Максимально допустимый ток источника питания | 80 мА | ||
Универсальные входы | |||
Количество универсальных входов | 1 | ||
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | ||
Время опроса входа: | |||
— для термопреобразователей сопротивления | не более 0,8 с | ||
— для других датчиков | не более 0,4 с | ||
Предел основной приведенной погрешности измерения: | |||
— для термоэлектрических преобразователей | ±0,5 % | ||
— для других датчиков | ±0,25 % | ||
Выходные устройства | |||
Количество выходных устройств | 2 («больше», «меньше») | ||
Типы выходных устройств | Р, К, С, Т (два ВУ одного типа) | ||
Корпус | |||
Габаритные размеры (мм) и степень защиты корпуса | |||
— щитовой Щ1 | 96×96×65, IP54* | ||
— щитовой Щ2N | 96×48×100, IP54* | ||
— настенный Н | 130×105×65, IP44 | ||
* со стороны передней панели | |||
Условия эксплуатации | |||
Температура окружающего воздуха | —20...+50 °С | ||
Атмосферное давление | 84...106,7 кПа | ||
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30...80 % | ||
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С | |||
Характеристики выходных устройств | |||
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | |
Р | электромагнитное реле | 4 А при 220 В 50 Гц, cos fi > 0,4 | |
К | транзисторная оптопара n—p—n типа | 400 мА при 60 В пост. тока | |
С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) | |
Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, макс. выходной ток 25 мА |
