Измеритель-регулятор температуры ТРМ 10 предназначен для измерения входного параметра, импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или двухпозиционного регулирования.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»;
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму;
  • Дополнительный вход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования);
  • Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ;
  • Возможность управления трёхфазной нагрузкой;
  • Импульсный источник питания 90...245 В 47...63 Гц;
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.;
  • Программирование кнопками на лицевой панели прибора;
  • Сохранение настроек при отключении питания;
  • Защита настроек от несанкционированных изменений.

Преимущества ТРМ 10

  • Улучшенная помехоустойчивость — новый ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
  • Повышенная надёжность — наработка на отказ составляет 100 000 часов;
  • Повышенная точность измерений — погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
  • Увеличенный межповерочный интервал — 3 года;
  • Увеличенный срок гарантии — 5 лет;
  • Улучшенные показатели клематического исполнения — допустимый диапазон рабочих температур от —20 до +50 °С;
  • Универсальный вход — прибор поддерживает все наиболее распространенные типы датчиков;
  • Все возможные типы устройств:
    • Р — э/м реле;
    • К — транзисторная оптопара;
    • С — симисторная оптопара;
    • С3 — три симисторные оптопары для управления трехфазной нагрузкой;
    • И — ЦАП «параметр — ток 4...20 мА»;
    • У — ЦАП «параметр — напряжение 0...10 В»;
    • Т — выход для управления твердотельным реле.
  • Расширенный диапазон напряжений питания 90...245 В частотой 47...63 Гц
  • Встроенный источник питания 24 В во всех модификациях нового ТРМ 10 — для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ;
  • Усовершенстрованная математическая модель ПИД-регулятора — современный алгоритм автонастройки.

Основные функции ПИД-регулятора ТРМ 10

  • ТРМ10 обладает универсальным входом для подключения различных датчиков давления, расхода, температуры, уровня и т.п.
  • Осуществялет ПИД-регулирование измеренной величины с испольозванием «холодильника» или «нагревателя»
  • Обладает допольнительным выходом для сигнализации о выходе регулируемой величины за допустимые границы (или для двухпозиционного регулирования)
  • Регулирование мощности (напр. для управления ИК-лампой), в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
  • Импульсный источник питания 90...245 В 47...63 Гц
  • Предусмотрена возможность управления трехфазной нагрузкой
  • Выходной сигнал тока составляет 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
  • Управление трехфазной нагрузкой (модификация по типу выхода СЗ)
  • Возможна автонастройка регулятора по эффективному алгоритму
  • Имеется встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Возможность программирования кнопками на панели прибора
  • При отключении питания настройки сохраняются
  • Защита настроек от несанкционированных изменений

Функциональная схема регулятора температуры

Автонастройка ПИД-регулятора

ПИД-регулятор имеет режим автонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:

  • постоянную интегрирования;
  • постоянную дифференцирования;
  • полосу пропорциональности.

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.

Измеритель ПИД-регулятор одноканальный ОВЕН ТРМ10. Функциональная схема прибора
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.
Функциональная схема терморегулятора ОВЕН ТРМ 10
В стандартной комплектации ТРМ 10 имеет два выходных устройства (ВУ):
ВУ1 — для формирования аналогового или ШИМ-сигнала управления нагрузкой,
ВУ2 — для сигнализации или для двухпозиционного регулирования.

Регулятор температуры ТРМ10 представляет собой одноканальный ПИД-регулятор с одним входом для подключения датчика температуры и микропроцессорным блоком обработки данных, формирующим сигналы управления.

Входы регулятора температуры

Регулятор температуры ТРМ 10 имеет один универсальный вход, позволяющий подключать следующие датчики:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП®, ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения −50...+50 мВ, 0...1 В.

Регулятор температуры имеет встроенный источник питания 24 В ± 10% для активных датчиков

Блок обработки данных

Предназначен для обработки входного сигнала (цифровой фильтрации и коррекции), индикации измеренной величины и формирования сигналов управления.

Блок обработки данных ТРМ 10 включает в себя два логических устройства (ЛУ): ПИД-регулятор и устройство сравнения (компаратор). Текущее значение регулируемой величины поступает на входы обоих логических устройств. Каждое ЛУ имеет собственные уставки и работает независимо от другого.

Работа ПИД-регулятора температуры

ПИД-регулятор температуры вырабатывает на своем выходе управляющий сигнал, направленный на плавное уменьшение отклонения регулируемой вели-чины от заданной уставки. В зависимости от установленного в приборе выходного устройства, этот сигнал может быть преобразован в импульсы ШИМ или в аналоговый сигнал 4...20 мА.

Ток 4...20 мА на выходе позволяет при использовании ТРМ10 вместе с БУСТом (см. с. 133) преобразовывать выходной сигнал в импульсы типа ФИМ и применять прибор для регулирования мощности, например, для управления инфракрасной лампой.

Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

Самонастройка ПИД-регулятора температуры

ПИД-регулятор температуры имеет режим самонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:

  • постоянную интегрирования;
  • постоянную дифференцирования;
  • полосу пропорциональности.

Работа устройства сравнения (компаратора)

Устройство сравнения (компаратор) предназначено для регулирования измеряемой величины по двухпозиционному закону или для сигнализации о достижении заданной уставки. Пользователь имеет возможность программно задавать логику срабатывания компаратора:

  • прямой гистерезис (для «нагревателя»);
  • обратный гистерезис (для «холодильника»).

Выходные устройства

В стандартном исполнении в ТРМ10 устанавливается два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами.

Выходное устройство ПИД-регулятора может быть следующих типов:

  • дискретное (э/м реле 4 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле);
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.

Выходным устройством компа-ратора является реле 8 А.

Кроме того, ТРМ 10 может управлять трехфазной нагрузкой. Тогда в прибор устанавливается только одно ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

Технические характеристики ПИД-регулятора ОВЕН ТРМ 10

Питание
Напряжение питания переменного тока 90...245 В
Частота напряжения питания 47...63 Гц
Потребляемая мощность не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
Максимально допустимый ток источника питания 80 мА
Универсальные входы
Количество универсальных входов 1
Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:
— для термопреобразователей сопротивления не более 0,8 с
— для других датчиков не более 0,4 с
Предел основной приведенной погрешности измерения:
— для термоэлектрических преобразователей ±0,5 %
— для других датчиков ±0,25 %
Выходные устройства
Количество выходных устройств 2
Типы выходных устройств:
— ПИД-регулятора (ВУ1) Р, К, С, С3, Т, И, У
— двухпозиционного регулятора (ВУ2) Р, К, С, Т
Корпус
Габаритные размеры (мм) и степень защиты корпуса
— щитовой Щ1 96×96×65, IP54*
— щитовой Щ2 96×48×100, IP54*
— настенный Н 130×105×65, IP44
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха —20...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) 30...80 %
Характеристики измерительных датчиков
Код b1-0 Тип датчика Диапазон измерений Разрешающая способность*
01 ТСМ (Cu50) W100=1.426 —50...+200 °С 0,1 °С
09 ТСМ (50М) W100=1.428 —200...+200 °С 0,1 °С
07 ТСП (Pt50) W100=1.385 —200...+850 °С 0,1 °С
08 ТСП (50П) W100=1.391 —240...+1100 °С 0,1 °С
00 ТСМ (Cu100) W100=1.426 —50...+200 °С 0,1 °С
14 ТСМ (100М) W100=1.428 —200...+200 °С 0,1 °С
02 ТСП (Pt100) W100=1.385 —200...+850 °С 0,1 °С
03 ТСП (100П) W100=1.391 —240...+1100 °С 0,1 °С
29 ТСН (100Н) W100=1.617 —60...+180 °С 0,1 °С
30 ТСМ (Cu500) W100=1.426 —50...+200 °С 0,1 °С
31 ТСМ (500М) W100=1.428 —200...+200 °С 0,1 °С
32 ТСП (Pt500) W100=1.385 —200...+850 °С 0,1 °С
33 ТСП (500П) W100=1.391 —250...+1100 °С 0,1 °С
34 ТСН (500Н) W100=1.617 —60...+180 °С 0,1 °С
35 ТСМ (Cu1000) W100=1.426 —50...+200 °С 0,1 °С
36 ТСМ (1000М) W100=1.428 —200...+200 °С 0,1 °С
37 ТСП (Pt1000) W100=1.385 —200...+850 °С 0,1 °С
38 ТСП (1000П) W100=1.391 —250...+1100 °С 0,1 °С
39 ТСН (1000Н) W100=1.617 —60...+180 °С 0,1 °С
15 ТСМ (53М) W100=1.426 (гр. 23) —50...+200 °С 0,1 °С
04 термопара ТХК (L) —200...+800 °С 0,1 °С
20 термопара ТЖК (J) —200...+1200 °С 0,1 °С
19 термопара ТНН (N) —200...+1300 °С 0,1 °С
05 термопара ТХА (K) —200...+1360 °С 0,1 °С
17 термопара ТПП (S) —50...+1750 °C 0,1 °С
18 термопара ТПП ® —50...+1750 °C 0,1 °С
16 термопара ТПР (В) +200...+1800 °C 0,1 °С
21 термопара ТВР (А-1) 0...+2500 °С 0,1 °С
22 термопара ТВР (А-2) 0...+1800 °C 0,1 °С
23 термопара ТВР (А-3) 0...+1800 °C 0,1 °С
24 термопара ТМК (Т) —200...+400 °C 0,1 °С
12 ток 0...5 мА 0...100 % 0,1 %
11 ток 0...20 мA 0...100 % 0,1 %
10 ток 4...20 мА 0...100 % 0,1 %
06 напряжение —50...+50 мВ 0...100 % 0,1 %
13 напряжение 0...1 В 0...100 % 0,1 %
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
Характеристики выходных устройств
Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле ВУ1 (ПИД-регулирование) — 4 А
ВУ2 (двухпозиционное регулирование) — 8 А
при 220 В 50 Гц, cos fi > 0,4
К транзисторная оптопара n—p—n типа 400 мА при 60 В пост. тока
С симисторная оптопара 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
С3 три симисторные оптопары для управления трехфазной нагрузкой 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
И цифроаналоговый преобразователь «параметр—ток 4...20 мА» нагрузка 100...800 Ом,
напряжение питания 12...30 В пост. тока
У цифроаналоговый преобразователь «параметр—напряжение 0...10 В» нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока
Т выход для управления твердотельным реле выходное напряжение 4...6 В,
макс. выходной ток 25 мА



Схемы подключения выходных устройств
Схемы подключения выходного устройства 1 (ВУ1)
ВУ1 типа Р (э/м реле) ВУ1 типа К (транзисторная оптопара) ВУ1 типа С (симисторная оптопара) ВУ1 типа Т (для управления твердотельным реле)
ВУ1 типа Р (э/м реле) ВУ1 типа К (транзисторная оптопара) ВУ1 типа С (симисторная оптопара) ВУ1 типа Т (для управления твердотельным реле)
ВУ1 типа С3 (три симисторные оптопары для управления трехфазной нагрузкой) ВУ1 типа И (ЦАП 4…20 мА) ВУ1 типа У (ЦАП 0…10 В)
ВУ1 типа С3 (три симисторные оптопары для управления трехфазной нагрузкой) ВУ1 типа И (ЦАП 4...20 мА) ВУ1 типа У (ЦАП 0...10 В)
Схемы подключения выходного устройства 2 (ВУ2)
ВУ2 типа Р (э/м реле) ВУ2 типа К (транзисторная оптопара) ВУ2 типа С (симисторная оптопара) ВУ2 типа Т (для управления твердотельным реле)
ВУ2 типа Р (э/м реле) ВУ2 типа К (транзисторная оптопара) ВУ2 типа С (симисторная оптопара) ВУ2 типа Т (для управления твердотельным реле)

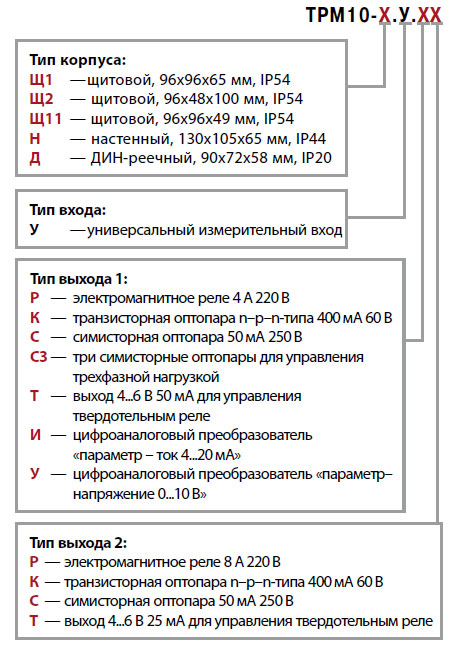

Модификации.

трм10_Модификации
