ТРМ 148 Универсальный ПИД-регулятор восьмиканальный ОВЕН
ТРМ 148 Универсальный ПИД-регулятор восьмиканальный ОВЕН
ТРМ 148 Универсальный ПИД-регулятор температуры ОВЕН применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами:
- в пищевой промышленности;
- в металлообрабатывающей промышленности;
- при производстве керамики;
- в системах климат-контроля
а также в других технологических процессах.
Основные функциональные возможности регулятора ОВЕН ТРМ148
- Линейка стандартных модификаций для наиболее распространенных технологических процессов
- Восемь универсальных входов для подключения широкого спектра датчиков
- До восьми встроенных выходных элементов различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
- 2-х позиционными (ТЭНы, двигатели, устройства сигнализации);
- 3-х позиционными (задвижки, краны)
- Вычисление дополнительных функций от измеренных величин
- Задание графика коррекции установки по измерениям другого входа или по времени
- Автонастройка ПИД-регуляторов
- Режим ручного управления выходной мощностью
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Широкие возможности конфигурирования:
- программа быстрого старта EasyGo
- программа «Конфигуратор ТРМ 148» для свободного конфигурирования прибора
- задание параметров с лицевой панели прибора
- Быстрый доступ к установкам
В комплект поставки ПИД-регулятора бесплатно входит: ОРС сервер, драйвер для работы со SCADA системой TRACE MODE, WIN DLL библиотеки
Общая схема подключения ТРМ148
Функциональная схема прибора
Функциональная схема ОВЕН ТРМ148 модификация 1
Модификация 1 прибора ТРМ148 включает 8 Каналов регулирования, каждый из которых подключен к своему Выходному элементу. Основным назначением регуляторов модификации 1 прибора ТРМ148 является работа с «нагревателями».
Функциональная схема регулятора-измерителя ТРМ 148 модификация 2
Модификация 2 регулятора ТРМ 148 включает 8 Каналов регулирования, в каждый из которых включены только Инспекторы. Назначение прибора модификации 2 — применение для аварийной и прочей сигнализации.
Функциональная схема терморегулятора ТРМ148 модификация 3
Модификация 3 прибора ТРМ148 включает 4 Канала ПИД-регулирования задвижками с датчиком положения или его математической моделью. Назначением модификации является осуществление регулирования физическими объектами, управляемыми задвижками с датчиками положения или без таковых.
Функциональная схема ПИД-регулятора ТРМ 148 модификация 4
Модификация 4 прибора ТРМ148 включает 4 Канала регулирования (ПИД или ON/OFF), каждый из которых сопровождается Инспектором (контролем нахождения регулируемой величины в допустимом диапазоне). Модификация предназначена для осуществления регулирования максимум четырьмя физическими величинами с системой аварийной сигнализации в каждом.
Функциональная схема тизмерителя модификация 5
Модификация 5 прибора ТРМ148 включает 4 Канала регулирования (ПИД или ON/OFF) по графику уставки, каждый из которых сопровождается аварийной сигнализацией. В модификации 5 задействованы все 8 каналов прибора. В нечетных каналах — 1, 3, 5 и 7, — в которых и осуществляется регулирование, подключены регуляторы и инспекторы, в четных каналах — 2, 4, 6 и 8 — включены только вычислители, данные с которых передаются в блоки вычисления коррекции уставки по графику (ось Х).
Функциональная схема измерителя-регулятора температуры ТРМ148 модификация 6
Модификация фактически эквивалентна 3-ей с некоторыми отличиями:
- имеется 3 входа вместо 2-х на канал;
- количество каналов 2, а не 3;
- имеется аварийная сигнализация в каждом канале.
Технические характеристики восьмиканального ПИД-регулятора ТРМ148
| Параметр | Значение | ||
| Напряжение питания | 90...245 В перем. тока | ||
| Частота напряжения питания | 47...63 Гц | ||
| Потребляемая мощность | не более 12 ВА | ||
| Количество входов для подключения датчиков | 8 | ||
| Время опроса одного входа | не более 0,5 с | ||
| Количество каналов регулирования | 8 | ||
| Количество выходных элементов | 8 | ||
| Интерфейс связи с компьютером | RS-485 (протокол ОВЕН) | ||
| Напряжение встроенного источника питания активных датчиков | 24 ± 3 В | ||
| Макс. ток встроенного источника питания | 180 мА | ||
| Тип и габаритные размеры корпуса | Щ4, 96×96×140 мм | ||
| Степень защиты корпуса со стороны | IP54 со стороны передней панели | ||
| Характеристики выходных элементов | |||
| Обозн. | Тип вых. элемента | Электрические характеристики | |
| Р | электромагнитное реле | 4 А при 220 В 50 Гц | |
| К | транзисторная оптопара структуры n—p—n типа | 400 мА при 60 В пост. тока | |
| С | симисторная оптопара для управления однофазной нагрузкой | 50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс) | |
| И | цифроаналоговый преобразователь «параметр—ток» 4...20 мА | сопротивление нагрузки 0...900 Ом | |
| У | цифроаналоговый преобразователь «параметр—напряжение» 0...10 В | сопротивление нагрузки более 2 кОм | |
| Т | выход для управления твердотельным реле | выходное напряжение 4...6 В макс. выходной ток 50 мА | |
| Условия эксплуатации | |||
| Температура окружающего воздуха | +1...+50 °С | ||
| Атмосферное давление | 86...106,7 кПа | ||
| Отн. влажность воздуха (при +25 оС и ниже б/конд. влаги) не более 80 % | |||
| Характеристики измерительных датчиков | |||
| Тип датчика | Диапазон измерений | Разреш. способн. | Предел осн. привед. погрешн. |
| ТСМ 50М/100М (W100 =1,426) | —50...+200°С | 0,1°С | 0,25% |
| ТСМ 50М/100М (W100 =1,428) | —190...+200°С | 0,1°С | 0,25% |
| ТСП 50П/100П, Pt100 (W100 =1,391 или 1,385) | —200...+750°С | 0,1°С | 0,25% |
| ТСП 500П/1000П (W100 =1,391 или 1,385) | —200...+750°С | 0,1°С | 0,25% |
| ТСП 100Н/1000Н (W100 =1,617) | —60...+180°С | 0,1°С | 0,25% |
| ТСМ гр. 23 | —50...+200°С | 0,1°С | 0,25% |
| ТХК (L) | —200...+800°С | 0,1°С | 0,5% |
| ТЖК (J) | —200...+1200°С | 1°С | 0,5% |
| ТНН (N), ТХА (K) | —200...+1300°С | 1°С | 0,5% |
| ТПП (S), ТПП ® | 0...+1750°С | 1°С | 0,5% |
| ТПР (B) | +200...+1800°С | 1°С | 0,5% |
| ТВР (А-1) | 0...+2500°С | 1°С | 0,5% |
| ТВР (А-2) | 0...+1800°С | 1°С | 0,5% |
| ТВР (А-3) | 0...+1600°С | 1°С | 0,5% |
| ТМК (Т) | —200...+400°С | 0,1 °С | 0,5% |
| Сигнал тока 0...5 мА, 0(4)...20 мА | 0...100% | 0,1% | 0,25% |
| Сигнал напряжения —50...+50 мВ, 0...1 В | 0...100% | 0,1% | 0,25% |
| Датчик положения задвижки: — резистивный 0,9 кОм, 2,0 кОм — токовый 0...5 мА, 0(4)...20 мА |
0...100% 0...100% |
1% 0,1 % |
0,25% |

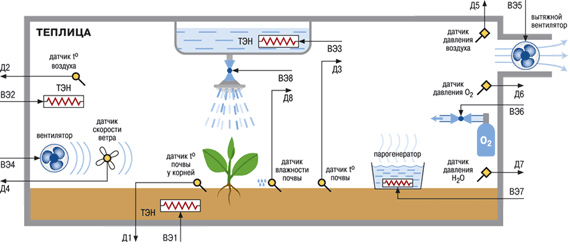

Использование ТРМ148 модификации 1 для поддержания климатических условий в теплице
ТРМ148 измеряет и поддерживает в заданных диапазонах одновременно 8 физических величин: температуру почвы вокруг корней, температуру воздуха, температуру орошающей воды, скорость потока воздуха, давление воздуха, давление по кислороду (определяющее его процентное содержание), влажность воздуха, влажность почвы.

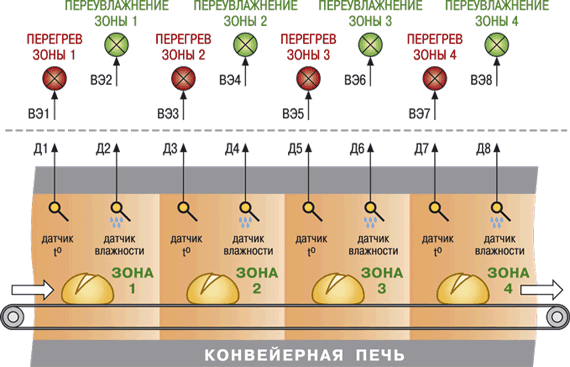

Использование ТРМ148 модификации 2 в системе сигнализации автоматизированного технологического процесса выпекания хлебобулочных изделий
Хлебобулочные изделия располагаются на конвейере, перемещающем их по ступеням технологического процесса изготовления от состояния заготовки до состояния конечного продукта. ТРМ148 контролирует 4 зоны технологического процесса и сигнализирует о выходе температуры выпекания и давления пара за заданные пределы.

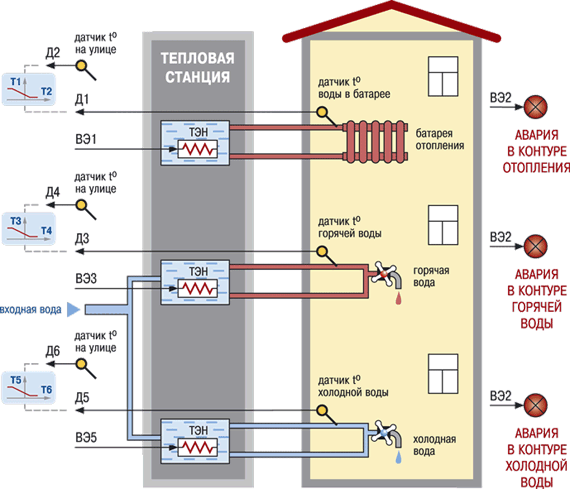

Использование ТРМ148 модификации 5 в системе теплоснабжения здания
Используется 3-х канальный вариант ТРМ148 модификации 5. Система обеспечивает требуемый нагрев батарей отопления, подогрев горячей и холодной воды (подогрев холодной воды используется в условиях Крайнего Севера).
Система функционирует с учетом тепловых магистральных потерь, которые неизбежно возникают при подаче тепла к обогреваемому зданию от расположенной в отдалении тепловой станции, в помещении которой находятся нагреватели.
Обозначения при заказе ПИД-регулятора температуры ТРМ148
