Каталог arrow Приборы ОВЕН arrow Измерители-регуляторы ОВЕН arrow ТРМ 138 Универсальный измеритель-регулятор температуры, давления восьмиканальный ОВЕН

ТРМ 138 Универсальный измеритель-регулятор температуры, давления восьмиканальный ОВЕН предназначен для измерения, регистрации и регулирования температуры либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ. Прибор ТРМ 138-В Универсальный измеритель-регулятор температуры, давления восьмиканальный ОВЕН со встроенным барьером ИСКРОЗАЩИТЫ.

Основные возможности регулятора

  • Подключение от 1 до 8 измерительных датчиков температуры разного типа в любых комбинациях;
  • Вычисление средних значений и разностей измеряемых величин;
  • Установка от 1 до 8 выходных устройств в любых комбинациях;
  • Конфигурирование функциональной схемы и установка рабочих параметров с встроенной клавиатуры;
  • Задание стандартной конфигурации прибора с помощью одного параметра;
  • Возможность задания пользователем новой конфигурации и сохранения ее в памяти прибора с помощью программного обеспечения ОВЕН.

Функциональная схема прибора

Функциональная схема измерителя регулятора температуры ТРМ138

Функциональная схема измерителя регулятора температуры ТРМ 138 с восемью входами для подключения датчиков температуры, 8-ю устройствами сравнения, формирующими сигнал «Авария», и одним выходным устройством (аналог УКТ38).


Функциональная схема измерителя регулятора температуры ТРМ 138

Функциональная схема измерителя-регулятора температуры с четырьмя входами для подключения датчиков температуры, 8-ю устройствами сравнения, формирующими сигнал управления и 8-ю выходными устройствами (аналог ТРМ 34).


Функциональная схема терморегулятора ТРМ138

Функциональная схема регулятора для измерения и контроля температуры с восемью входами для подключения датчиков температуры, 8-ю устройствами сравнения, формирующими сигнал управления и 8-ю выходными устройствами (аналог ТРМ38).


Функциональная схема измерителя регулятора температуры ТРМ138

Функциональная схема измерителя-регулятора температуры ОВЕН ТРМ138 с одним входом для подключения датчика температуры, 8-ю устройствами сравнения, формирующими сигнал управления и 8-ю выходными устройствами.

Входы регулятора температуры

К восьми входам измерителя регулятора температуры ТРМ138 могут быть подключены датчики температуры разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.

Для измерения температуры ко входам подключают:

  • термопреобразователи сопротивления ТСМ 50М/100М, ТСП 50П/100П;
  • термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП®, ТПП(S), ТВР(А-1).

Для измерения других физических величин (давления, расхода, влажности и т. д.) могут быть использованы датчики температуры с унифицированным выходным сигналом

  • тока 0...5 мА, 0...20 мА, 4...20 мА;
  • напряжения 0...50 мВ, 0...1 В.

Блок обработки данных регулятора ОВЕН ТРМ 138

Предназначен для обработки входных сигналов (цифровой фильтрации, коррекции и масштабирования), вычисления дополнительных математических величин, индикации измеренных параметров температуры и формирования управляющих сигналов.

Вычисление дополнительных величин на измерителе регуляторе температуры

Прибор позволяет вычислять и поддерживать средние значения по двум, трем, четырем, пяти, шести, семи или восьми входам, а также разности измеренных величин. Вычисленное или измеренное значение подается на входы одного или нескольких логических устройств (ЛУ) для дальнейшей обработки и выдачи управляющих сигналов.

Логические устройства универсального восьмиканального измерителя-регулятора температуры

Блок обработки данных включает в себя восемь логических устройств (ЛУ).

На сегодняшний день пользователь может задать следующие режимы работы логических устройств:

  • устройство сравнения — ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой;
  • регистратор — ЛУ выдает аналоговый сигнал в диапазоне 4...20 мА, пропорциональный значению измеряемого параметра.

Для работы в режиме регистратор для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр—ток 4...20 мА»

В ближайшее время к возможностям измерителя-регулятора температуры будет добавлена еще одна — режим ПИД-регулятора, при котором осуществляется точное поддержание заданного значения параметра при помощи соответствующего выходного устройства.

К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.

Выходные устройства

В приборе в зависимости от заказа могут быть установлены в любой комбинации следующие выходные устройства (ВУ):

  • реле 4 А 220 В;
  • транзисторные оптопары n—p—n-типа 200 мА 40 В;
  • симисторные оптопары 50 мА 300 В;
  • ЦАП «параметр—ток 4...20 мА».

Любое ВУ может управляться оператором кнопками, расположенными на передней панели.

Любое реле может выполнять функции аварийного, что задается программным путем.

Интерфейс связи с ЭВМ

Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема и информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.

Через этот интерфейс прибор может передавать текущее значение измеренных величин, принимать команды на изменение установок и состояния выходных устройств. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.

Конфигурации регулятора температуры ТРМ 138

В настоящее время созданы и выпускаются конфигурации прибора, аналогичные по своим функциям приборам УКТ38, ТРМ34 и ТРМ38 (см. с. 67–68). Кроме того, создана новая конфигурация, обеспечивающая контроль одного датчика температуры и поддержание по двухпозиционному (вкл./выкл.) закону восьми независимых установок.

Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.

Технические характеристики измерителя

Технические характеристики
Напряжение питания 90...245 В частотой 47...63 Гц
Количество универсальных входов 1...8
Входное сопротивление при подключении источника сигнала:
— тока 100 Ом ± 0,1 % (при подключении внешнего резистора)
— напряжения не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра ±0,25 %
— при использовании термопары ±0,5 %
Время опроса одного входа не более 1 с
Напряжение питания активных датчиков 20...28 В постоянного тока
Максимально допустимый ток 150 мА
Количество выходных устройств 8
Тип интерфейса связи с ЭВМ RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Тип и габаритные размеры корпуса щитовой Щ4, 96×96×145 мм
Степень защиты корпуса IP54 со стороны передней панели
Характеристики выходных устройств
Обозн. Тип выходного устройства Электрические характеристики
Р электромагнитное реле 4 А при 220 В
К транзисторная оптопара структуры n—p—n типа 200 мА при 40 В
С симисторная оптопара 50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
Т выход для управления твердотельным реле выходное напряжение — 4...6 В
максимальный выходной ток 100 мА
И цифроаналоговый преобразователь «параметр—ток 4...20 мА» сопротивление нагрузки 0...800 Ом
Характеристики измерительных датчиков
Тип датчика Диапазон измерений Разрешающая способность
ТСМ 50М W100 = 1.426 —50...+200 °С 0,1 °С
ТСМ 50М W100 = 1.428 —190...+200 °С 0,1 °С
ТСМ 100М W100 = 1.426 —50...+200 °С 0,1 °С
ТСМ 100М W100 = 1.428 —190...+200 °С 0,1 °С
ТСП 50П W100 = 1.385 —200...+750 °С 0,1 °С
ТСП 50П W100 = 1.391 —200...+750 °С 0,1 °С
ТСП 100П W100 = 1.385 (Pt 100) —200...+750 °С 0,1 °С
ТСП 100П W100 = 1.391 —200...+750 °С 0,1 °С
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) —50...+200 °С 0,1 °С
термопара ТХК (L) —50...+750 °С 0,1 °С
термопара ТЖК (J) —50...+900 °С 0,1 °С
термопара ТНН (N) —50...+1300 °С 1 °С
термопара ТХА (K) —50...+1300 °С 1 °С
термопара ТПП (S) 0...+1750 °C 1 °С
термопара ТПП ® 0...+1750 °C 1 °С
термопара ТВР (А-1) 0...+2500 °С 1 °С
ток 0...5 мА 0...100 % 0,1 °С
ток 0...20 мA 0...100 % 0,1 °С
ток 4...20 мА 0...100 % 0,1 °С
напряжение 0...50 мВ 0...100 % 0,1 °С
напряжение 0...1 В 0...100 % 0,1 °С

Схемы подключения ОВЕН ТРМ 138

Общая схема подключения измерительных датчиков к ТРМ 138
Общая схема подключения измерительных датчиков к ТРМ 138

Схема подключения электромагнитных реле в приборе модификации ТРМ138-Р
Схема подключения электромагнитных реле в приборе модификации ТРМ138-Р

Схема подключения транзисторных оптопар в приборе модификации ТРМ138-К
Схема подключения транзисторных оптопар в приборе модификации ТРМ138-К

Схема подключения симисторных оптопар в приборе модификации ТРМ138-С
Схема подключения симисторных оптопар в приборе модификации ТРМ138-С

Схема подключения твердотельного реле к прибору модификации ТРМ138-Т
Схема подключения твердотельного реле к прибору модификации ТРМ138-Т

Схема подключения ЦАП в приборе модификации ТРМ 138-И
Схема подключения ЦАП в приборе модификации ТРМ 138-И
Схемы подключения измерительных датчиков к универсальным входам
Датчик с выходным сигналом тока 0(4)...20, 0...5 мА Датчик с выходным сигналом напряжения 0...50 мВ, 0...1 В
Датчик с выходным сигналом тока 0(4)...20, 0...5 мА Датчик с выходным сигналом напряжения 0...50 мВ, 0...1 В
Термопреобразователь сопротивления ТСМ/ТСП Термопара
Термопреобразователь сопротивления ТСМ/ТСП Термопара

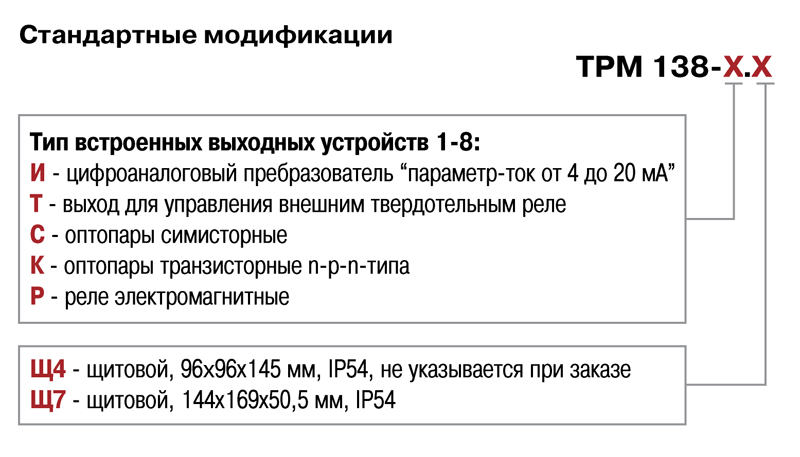

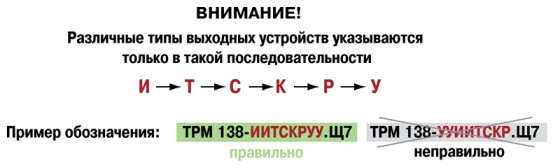

Обозначение при заказе универсального восьмиканалнього измерителя-регулятоа температуры ТРМ138

Обозначения при заказе





Обозначения при заказе
