СО-1 Сигнализатор осадка
СО-1 Сигнализатор уровня осадка предназначен для сигнализации уровня оптически плотного осадка (активный ил, песок и т.п.) в жидкой среде. Контролируемые среды - сточные воды промышленных, коммунальных и сельскохозяйственных объектов, агрессивные, с пленкообразующими, налипающими и кристаллизующимися веществами.
Принцип действия СО-1 сигнализатора основан на различии распространения инфракрасного светового луча в оптически прозрачных и непрозрачных средах. В оптически непрозрачной среде световой луч прерывается, что и фиксирует сигнализатор.

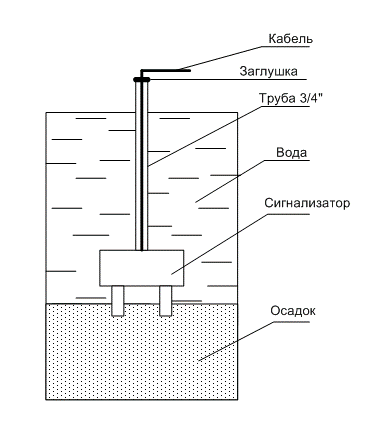

Сигнализатор СО-1 выполнен в виде единого конструктива и представляет собой герметичный цилиндр, который крепится в резервуаре с помощью штанги. В качестве штанги можно использовать водопроводную трубу диаметром 1/2 дюйма. Длина трубы определяется требуемым уровнем срабатывания сигнализатора.
Технические данные
| Характеристика | Значение |
|
Погрешность срабатывания, мм |
+ 10 |
|
Температура контролируемой среды, оС |
до 50 |
|
Показатель экстинкции (затухания опти- |
100 |
|
Выходной сигнал |
релейная сигнализация замыкание "сухих" контактов (до 2,5 ВА, до 50 В, до 0,05 А) |
|
Питание от сети постоянного тока напря- |
15-32 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размер, м |
O 60 х 95 |
|
Степень защиты оболочки |
IP68 |
|
Масса, кг, не более |
2,5 |
|

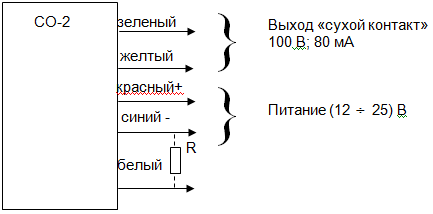

схема внешних соединений сигнализатора уровня осадка СО-1

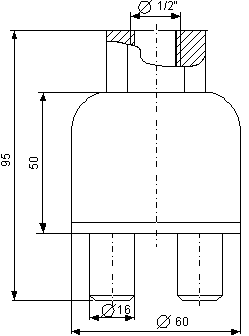

Допускается регулировка чувствительности сигнализатора подключением внешнего резистора 0,1 кОм Габаритные и установочные размеры сигнализатора СО-1
|
