ПДУ Датчики уровня поплавковые
ПДУ-1.1, 2.1, 3.1 Датчики уровня поплавковые применяются для измерения текущего и предельного (максимального или минимального) уровня жидкости.
Области применения поплавковых датчиков – контроль уровня жидкости в транспортных средствах. Прежде всего, это задачи по контролю объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Датчик ПДУ имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Поплавковые датчики уровня ПДУ могут использоваться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями.
Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости. В этом случае поплавок с магнитом крепится на шарнире, а герконовый выключатель в корпусе датчика. Такие датчики срабатывают, когда жидкость достигает поплавка и предназначены для сигнализации предельного уровня.
Датчики ПДУ могут работать при температурах до 105 °С в химически агрессивных средах.
Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
Габаритные размеры ПДУ
Поплавковый датчик уровня горизонтального крепления ПДУ-1.1
Поплавковый датчик уровня вертикального крепления (цилиндрический поплавок, 25х25 мм) ПДУ-2.1
Поплавковый датчик уровня вертикального крепления (шарообразный поплавок, D=52 мм) ПДУ-3.1
Варианты крепления датчиков уровня ПДУ
Возможно два варианта крепления: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1).
Вертикальное крепление позволяет отслеживать как промежуточные, так и предельные (переполнение, недолив) уровни, горизонтальное – только промежуточные уровни.
Датчик ПДУ-3.1, имеющий шарообразный поплавок, может работать с более вязкими жидкостями.
Если резервуар имеет конструкцию, показанную на рисунке, то возможен вариант вертикального крепления трех датчиков ПДУ-2.1 или ПДУ-3.1 с отслеживанием промежуточного уровня.
Датчики подключаются к сигнализатору уровня, например ОВЕН САУ-М6.

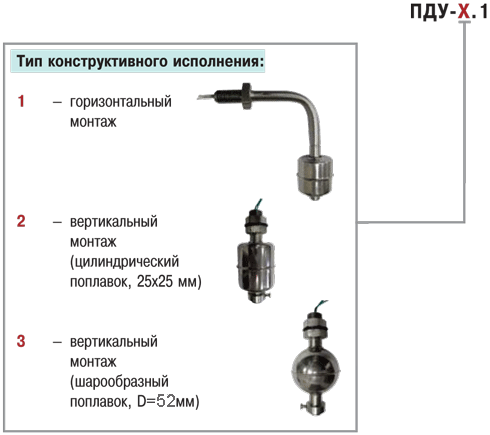

Модификации
