САУ-М2 Сигнализатор уровня ОВЕН

САУ-М2 Прибор для управления погружным насосом ОВЕН применяется в системах автоматического поддержания уровня жидкости в
резервуарах, накопительных ёмкостях, отстойниках, а также в системах автоматического осушения.

Основные характеристики САУ-М2:
- Автоматическое заполнение резервуара до заданного уровня;
- Автоматическое осушение резервуара до заданного уровня;
- Защита погружного насоса от «сухого» хода;
- Работа с различными по электропроводности жидкостями: * дистиллированной, * водопроводной, * загрязнённой водой, * молоком и пищевыми продуктами (слабокислотными, щелочными и пр.);
- Автоматическое заполнение резервуара (бака) до заданного уровня .

Технические характеристики САУ-М2:
- Номинальное напряжение питания прибора 220В частотой 50 Гц
- Допустимые отклонения напряжения питания от номинального значения -15...+10%
- Количество подключаемых датчиков два 3-х электродных
- Тип датчиков : кондуктометрические
- Количество встроенных выходных реле 1
- Макс. допустимый ток, коммутируемый контактами встроенного реле 8 А
- Напряжение на электродах датчика уровня не более 12 В пост. тока
- Сопротивление жидкости, вызывающее срабатывание канала контроля до 500 кОм

-Тип корпуса-настенный; габаритные размеры-130х105х65; степень защиты корпуса IP44

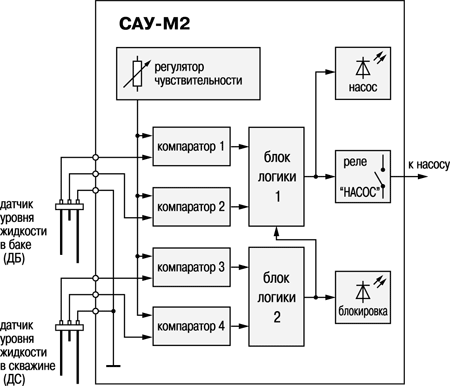

Функциональная схема прибора управления погружным насосом САУ-М2

Автоматическое заполнение резервуара (бака) до заданного уровня

Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.

Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:

• датчик уровня жидкости в баке (заполняемой емкости);
• датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).

Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.

Реле «НАСОС»:

• включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
• выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

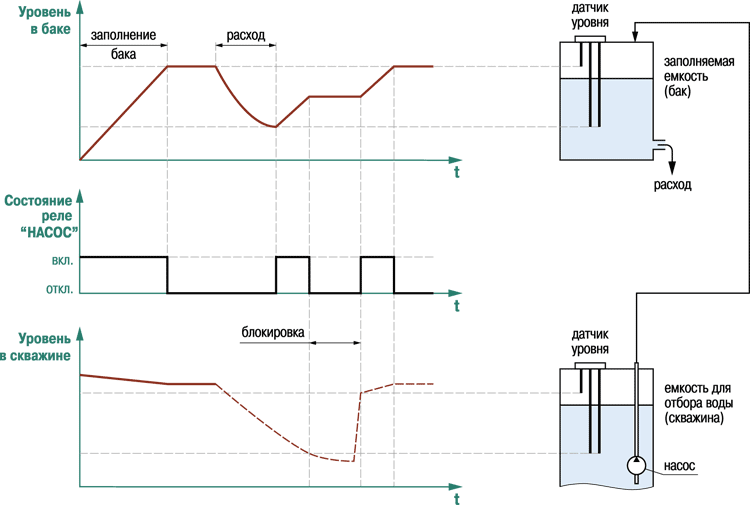

Пример временной диаграммы работы САУ-М2 в режиме заполнения резервуара

Автоматическое осушение резервуара

При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.

Настройка прибора на электропроводность жидкости

САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.

Защита погружного насоса от «сухого» хода

При осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

Схема подключения САУ-М2 при использовании его для заполнения резервуара с помощью погружного насоса с защитой от «сухого» хода (в отсутствие необходимости защиты от «сухого» хода на клеммы 4,5,6 ставится перемычка)

Схема подключения САУ-М2 при использовании его для осушения резервуара
